O que você deve saber sobre sapatas de freio revestidas com kits de ferragens antes de comprar seu caminhão ou trailer?

O que vem em uma sapata de freio revestida com kit de ferragens

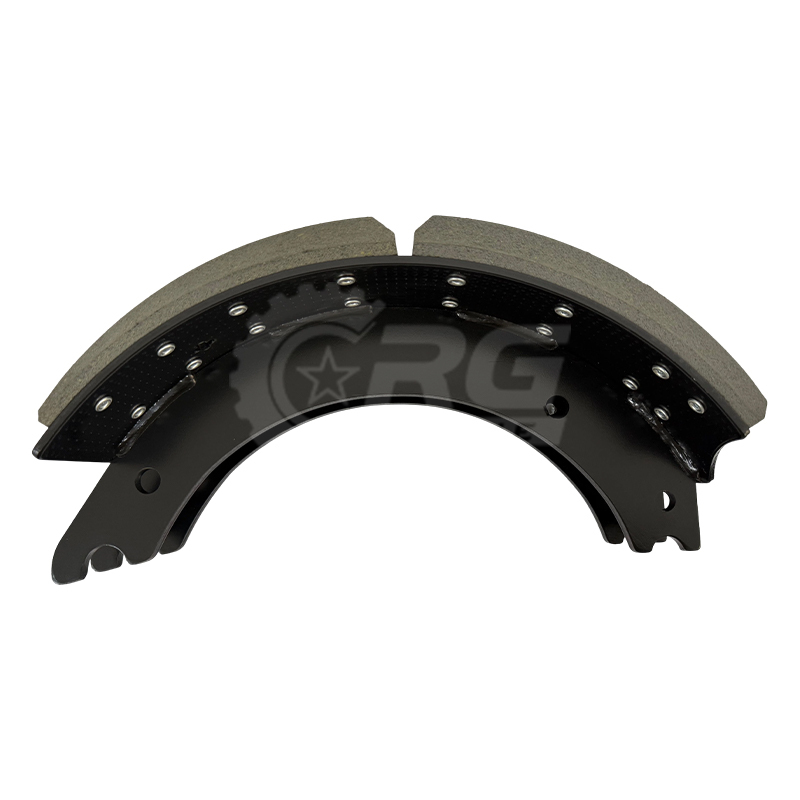

A sapata de freio forrada com kit de ferragens reúne tudo o que um técnico precisa para concluir um serviço de freio a tambor em um único pacote - sem precisar procurar molas ou pinos separados. O kit é enviado com duas sapatas de freio pré-revestidas (revestimento já rebitado na alma), além de um conjunto de ferragens correspondente, dimensionado para aquela configuração específica de sapata e eixo.

O conjunto de hardware normalmente inclui:

• Pino de ancoragem e buchas de aço macio
• Mola de retenção e molas de retorno para serviço pesado
• Rolo serrilhado e retentor de rolo
• Qualquer hardware do lado do came específico para o tipo de freio (Q Mais, ES, padrão)

Como o forro já está fixado, você pula a demorada etapa de transferir o forro antigo ou adquirir uma ligação separada. Para oficinas de frota que executam serviços de vários eixos num dia, esta abordagem de SKU único reduz o tempo de trabalho e o risco de componentes incompatíveis.

Especificações principais para verificar antes de fazer o pedido

Encomendar o kit errado é o erro mais comum – e mais evitável – no serviço de freio a tambor. Três números orientam a decisão:

1. Diâmetro e largura do freio — A maioria das aplicações de caminhões pesados executa configurações de 15" × 4" ou 16,5" × 7". Confirme o diâmetro do seu tambor antes de mais nada.
2. Classificação de peso do eixo — Os kits são classificados pela capacidade de peso do revestimento, mais comumente 20.000 lb ou 23.000 lb. As classificações de mistura em um conjunto de eixos criam desgaste irregular e força de parada desequilibrada.
3. Número FMSI — O número do Friction Materials Padrãos Institute identifica exclusivamente a geometria do calçado. Faça referência cruzada do seu número de peça OE com o FMSI antes de fazer um pedido, especialmente ao trabalhar com vários acessórios OEM no mesmo veículo.

Além da geometria, preste atenção à designação do tipo de freio. As configurações de came Q Plus, ES (padrão Eaton) e padrão usam kits de hardware diferentes - as próprias sapatas podem parecer semelhantes na prateleira, mas não serão instaladas corretamente se o hardware não corresponder à aranha e à geometria do came naquela posição do eixo.

Compatibilidade do tipo de freio: Q Plus, ES e Standard

Os freios a tambor para serviços pesados não são universais. Cada uma das três configurações mais comuns no transporte rodoviário norte-americano exige um par específico de sapata e hardware.

Os kits de eixo de direção exigem um exame minucioso adicional. Os freios de direção devem fornecer força consistente e previsível sem tração - portanto, o composto do revestimento, a espessura da alma da sapata e as taxas de mola das ferragens devem atender à especificação OE para esse eixo, e não apenas um equivalente genérico "que se ajusta melhor".

Por que a qualidade do hardware é tão importante quanto o revestimento

Um revestimento novo em ferragens desgastadas é um trabalho de freio que falhará antes do previsto. As ferragens se degradam de maneira diferente do revestimento – as molas perdem tensão, os rolos desenvolvem pontos planos e as buchas se desgastam de forma oval – mas os técnicos muitas vezes ignoram as ferragens porque elas não marcam ou racham visivelmente como o revestimento.

A diferença entre kits de hardware econômicos e premium aparece em alguns lugares específicos:

• Molas de retorno — Molas reforçadas com capacidade para 1 milhão de ciclos mantêm a retração adequada da sapata durante toda a vida útil do revestimento. As molas econômicas podem fadigar muito antes de o revestimento atingir os limites de desgaste, causando arrasto, acúmulo de calor e falha prematura.
• Rolos — Os rolos revestidos com cromato de zinco e tratados termicamente resistem à corrosão em ambientes úmidos e com estradas salgadas. Os rolos de aço descobertos perfuram e emperram, restringindo a ação do came e criando o desbotamento do freio.
• Buchas — Buchas de aço inoxidável ou de calibre pesado mantêm o alinhamento do pino de ancoragem sob carga. As buchas de aço macio desgastam-se rapidamente, permitindo o movimento da sapata que acelera o desgaste irregular do revestimento.

Para frotas que operam em estradas com muita umidade ou no inverno, as molas com revestimento em pó e as ferragens resistentes à corrosão não são uma atualização premium – elas são a base para atingir os intervalos de manutenção esperados.

Referência cruzada OEM e verificação de montagem

A maioria dos kits de calçados revestidos são projetados para substituir peças originais da Meritor, Eaton/Dana, Rockwell, Dayton e Spicer. Um único número de modelo de kit geralmente cobre uma variedade de acessórios OE - por exemplo, um kit frontal tipo ES de 15 "× 4" pode substituir os números de peça Eaton, Meritor e Spicer simultaneamente.

Use estes pontos de referência para confirmar a montagem antes da instalação:

• Número de peça do fabricante original (estampado na banda original do calçado)
• Designação FMSI (encontrada no manual de peças OE ou na embalagem original)
• Fabricante e modelo do eixo (especialmente para diferenciação do eixo de direção e de tração)
• Dimensões da aranha do freio e do tubo de comando, se disponível

Kits de sapatas revestidas de reposição construídos de acordo com os padrões dimensionais do equipamento original — mesma espessura de alma, mesmo padrão de rebite, mesma classe de composto de revestimento — são instalados sem modificação e oferecem desempenho de parada equivalente. Verifique a contagem de furos do rebite e o tamanho do rebite se você estiver substituindo uma sapata parcialmente desgastada para garantir que os rebites fiquem nivelados, em vez de orgulhosos da superfície do revestimento, o que pode marcar o tambor imediatamente.

Lista de verificação de instalação para um trabalho de freio limpo e duradouro

Mesmo um kit de sapata revestida de alta qualidade apresenta desempenho inferior se as ferragens e o tambor adjacentes não forem tratados no mesmo intervalo de manutenção. Antes de usar os novos sapatos:

1. Meça o diâmetro do tambor em relação às especificações máximas de descarte - a maioria dos tambores de 15" são condenados a 15,090" e os tambores de 16,5" a 16,620". Um tambor dentro ou fora da especificação de descarte não manterá os ajustes do freio e causará desgaste acelerado das pastilhas.
2. Inspecione a aranha do freio e os furos do pino de fixação quanto a desgaste ou alongamento. Substitua a cruzeta se o movimento do pino de ancoragem exceder 0,010" de folga.
3. Limpe o orifício do came e aplique lubrificante de freio de alta temperatura no tubo do came antes de inserir os novos rolos – o contato seco do came é uma das principais causas de ruído de freio e contato irregular das pastilhas.
4. Aperte todas as ferragens de montagem da aranha de acordo com as especificações. Uma aranha solta muda sob carga de frenagem e produz os mesmos sintomas que sapatos gastos: tração e desgaste prematuro.
5. Ajuste o ajustador de folga para obter o curso correto da haste após a instalação. Os ajustadores automáticos de folga devem ser verificados e não devem ser assumidos como auto-ajustados corretamente após a substituição da sapata.

Um kit completo – sapatas revestidas e ferragens correspondentes – elimina a incerteza de reutilizar componentes com histórico de fadiga desconhecido. Especialmente em eixos direcionais e eixos motrizes de alta utilização, começar com hardware novo em cada ciclo de serviço é a maneira mais segura de alcançar distâncias de parada consistentes e passar nas inspeções de freio na estrada.

Escolhendo entre kits de calçados forrados novos e remanufaturados

Os kits de calçados forrados remanufaturados usam uma tela de sapato recondicionada com um novo forro rebitado no lugar, enquanto os novos kits usam uma tela recém-estampada por toda parte. Ambas as categorias estão disponíveis na maioria das configurações de freio, e a diferença de preço é significativa – os kits remanufaturados normalmente funcionam de 20 a 40% menos que os novos equivalentes.

Reman é uma boa escolha quando a geometria da alma da sapata é preservada e a instalação de reman aplica a mesma classe de composto de fricção que a especificação OE. Procure kits que indiquem claramente a classe do material de revestimento (grau R, premium, alta densidade) e confirmem as especificações de revestimento da sapata - as teias de aço nu em um kit remanufaturado corroem mais rapidamente e podem desenvolver rachaduras por tensão que uma teia nova não faria.

Novos kits fazem sentido para eixos direcionais, frotas de alta quilometragem substituindo freios em intervalos fixos e qualquer aplicação em que o tambor e as ferragens também estejam sendo substituídos. O custo incremental de uma nova malha de calçado é pequeno em relação à mão de obra total do serviço e remove uma variável da análise de falhas futuras se surgir uma reclamação de freio durante a próxima inspeção.
